SDJ Series ACIM Controller (3KW)
SDJ series motor controller (3KW) paglalarawan ng produkto
Ang SDJ series na AC controller ay isang driver na binuo para sa AC electric vehicles sa mababang boltahe.Bilang ang drive equipment na may mataas na pagiging maaasahan at malaking torque na asynchronous na motor, na idinisenyo gamit ang apat na quadrants vector control method, maaari nitong kontrolin ang bilis ng motor at torque nang tumpak.Ito ay malawakang ginagamit sa purong de-kuryenteng pampasaherong sasakyan, mababang bilis na A00 na klase ng pampasaherong sasakyan, de-kuryenteng sasakyang pamamasyal, electric sweeper na sasakyan, de-kuryenteng logistik na sasakyan, atbp.
Ang SDJ series na AC controller ay gumagamit ng digital drive control na may DSP bilang core, at ang antas ng proteksyon ay umabot sa IP67.Ang controller ay gumagamit ng asynchronous na motor na may mataas na pagiging maaasahan at mataas na metalikang kuwintas bilang aparato sa pagmamaneho, na may mga katangian ng maliit na sukat, magaan ang timbang, mataas na pagiging maaasahan at mabilis na pagtugon.Gamit ang function ng feedback ng enerhiya upang mapataas ang mileage ng cruising;at maramihang mga disenyo ng proteksyon gaya ng limitadong current, over current, over temperature, lock rotor, short circuit, atbp.
Mga tampok
●Ang controller ay gumagamit ng German DSP, isang internasyonal na mainstream na digital drive bilang isang core control chip, na tumutulong upang bumuo ng isang mahusay na platform para sa motor control algorithm.
●Sa pamamagitan ng paggamit ng high power MOSFET tube para sa power device, maaari nitong mapagtanto ang mahusay na conversion ng enerhiya.
●Maramihang proteksyon sa kaligtasan para sa CAN interface at pamamahala ng sertipikasyon sa kaligtasan ng lithium battery BMS.
●Suportahan ang short circuit protection (phase – ground, phase – phase, phase – source), overload, over temperature, over voltage protection.
●Ang isang maaasahan at nababaluktot na regenerative brake na teknolohiya ay maaaring mapabuti ang pagmamaneho mileage, upang matugunan ang mga pangangailangan ng customer, kahit na sa mababang bilis na katayuan sa pagmamaneho.
●Paggamit ng micro-motion technology at mabagal na pagbaba at hill-holding technology para sa matarik na dalisdis, mas malakas na kakayahan sa pag-akyat, matatag na paghawak sa burol, mas malakas na start-up.
●Mag-adopt ng mahusay na optimization algorithm at frequency 0 hanggang 300 HZ, para mabawasan ang ingay at vibration amplitude.
●Perpektong pag-andar ng proteksyon ng kasalanan, ang buzzer ay nagpapaalala sa lahat ng uri ng mga pagkakamali, ito ay maginhawang pagpapanatili.
●Gumagamit ng CAN-bus na teknolohiya upang bawasan ang mga kable na konektado, ang parameter ay maaaring iakma at ito ay programmable online.
●Gumagamit ng katugmang disenyo upang gawing mas maliit ang volume at mas magaan ang timbang.Self - learning function, pasimplehin ang mga hakbang sa pag-install at pag-debug.
Para sa mga kumpanya ng kotse: madaling pagkarga, walang pag-aalala pagkatapos ng mga benta
●Malakas na adaptability at self-learning function
●Mga sikat na factory device, maaasahang kalidad
●Self-detection fault alarm function
Para sa mga user: malakas na karanasan, indulgent gallop
●Ang drive ay makinis, ang simula ay malakas, at ang acceleration ay malakas
●Malaking metalikang kuwintas, malakas na kakayahang umakyat, anti-slip sa slope
●Feedback ng enerhiya, taasan ang hanay ng cruising, taasan ang buhay ng baterya
Produkto: propesyonal na disenyo, pagsasaalang-alang
●Matatag na pagganap
●Perpektong disenyo ng kaligtasan at proteksyon
Pagtutukoy
| Modelo ng Controller | SDJ-7.5KW | |||
| Elektrisidad | Input (DC/V) | 72V | 96V | 144 V |
| Max kasalukuyang output (AC/A) | 400A | 320A | 250A | |
| Na-rate ang kasalukuyang output (AC/A) | 115A | 78A | 52A | |
| Max power output (KW) | 30 | 30 | 30 | |
| Max frequency output(Hz) | 300 | 300 | 300 | |
| Saklaw ng temperatura ng kapaligiran sa pagtatrabaho (℃) | -30°C--+55°C | |||
| Saklaw ng temperatura ng kapaligiran ng imbakan (℃) | -40°C---+70°C | |||
| klase ng IP | IP67 | |||
| Insulated na pagganap | 72V/96V Input at output sa shell DC1000V, tumutulo ang kasalukuyang 0.05mA, insulated resistance 20MΩ | |||
| 144V Input at output sa shell DC2100V, tumutulo ang kasalukuyang 2.1mA, insulated resistance 1MΩ | ||||
| Kahusayan ng controller | 0.98 | |||
| Paraan ng paglamig | Natural na paglamig/Paglamig ng hangin | |||
| Pamamaraan ng kontrol | Kontrol ng vector | |||
| Uri ng Motor | Asynchronous na motor | |||
| Pamantayan ng panginginig ng boses | GB/T2423 | |||
| Paraan ng komunikasyon | MAAARI | |||
| Timbang (kg) | 4kg | |||

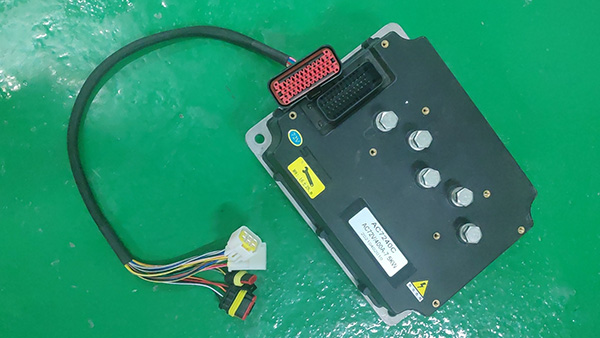

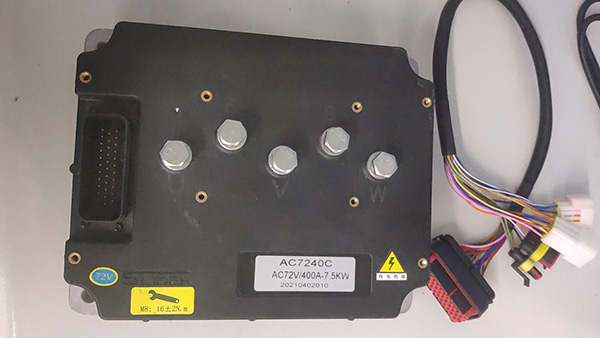

Larawan ng Produkto

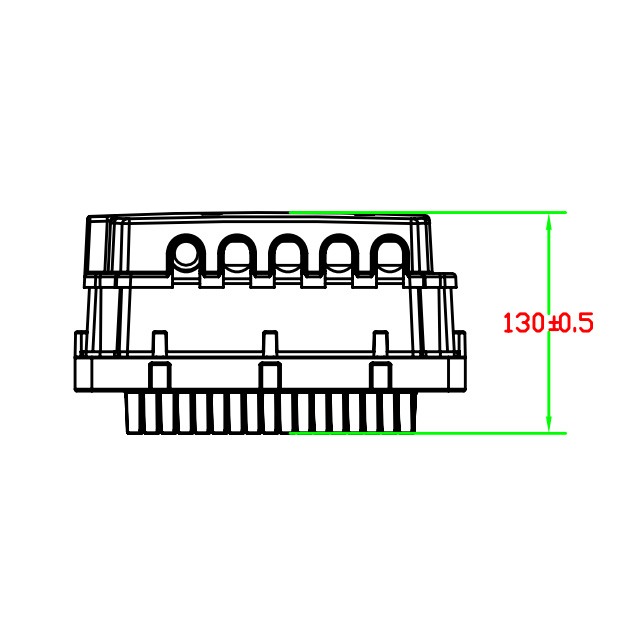

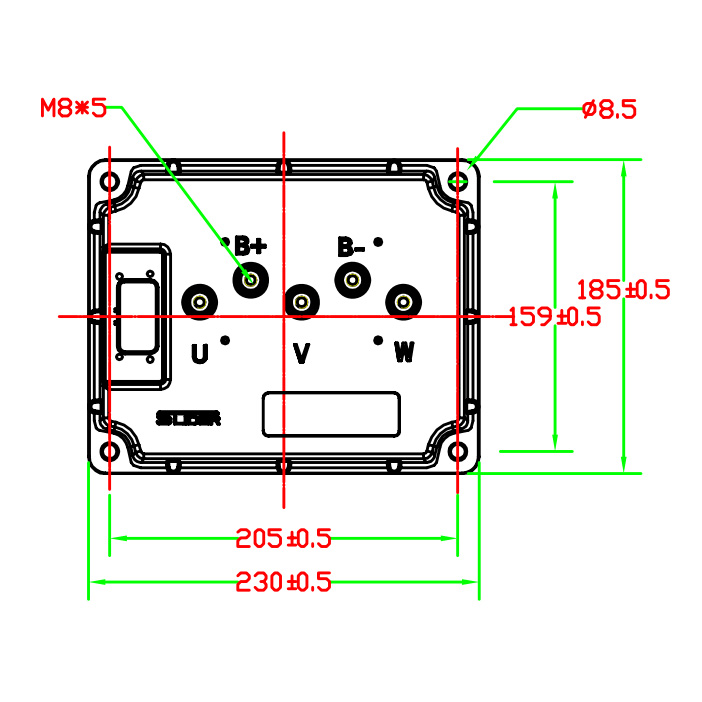

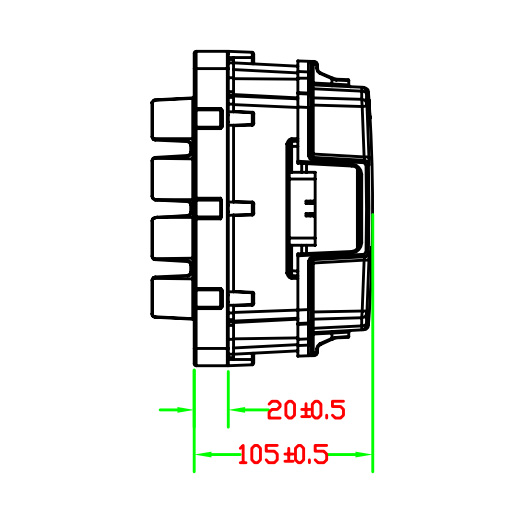

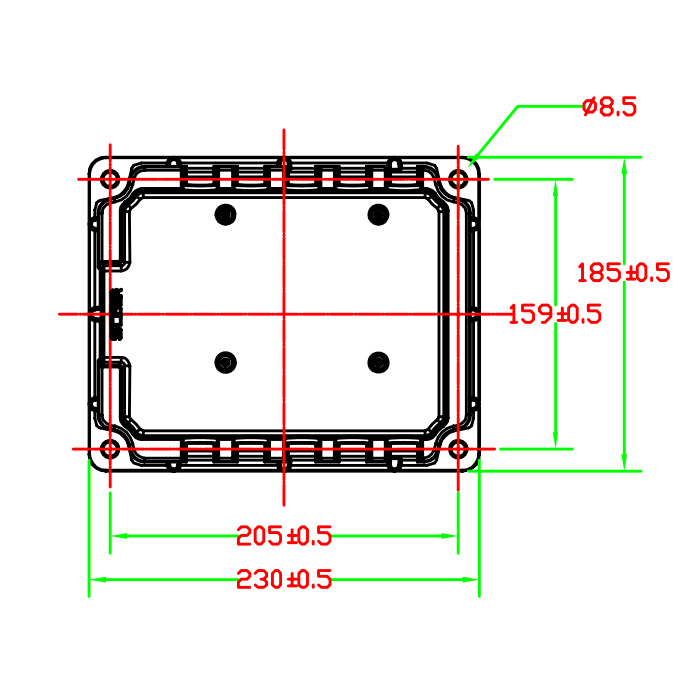

Mga Pagguhit ng Dimensyon
